Separador de aserrin

Hector un amigo de Uruguay me hizo llegar este proyecto de aspiración... muy interesante!

hay un sistema que puede sustituir a un ciclón con enormes ventajas.
 1 - Es muy compacto
2 - De fácil construcción (MUCHO más fácil que un ciclón)
3 - Tiene GRAN eficiencia
4 - Es sumamente configurable

Te paso el link de la página donde hay uno similar al que estás proyectando construir: http://www.cgallery.com/smf/index.php?topic=446.0

 Es el foro de discusión sobre el diseño original de J. Phil Thien y vale la pena invertir tiempo en leer unos cuantos aportes que te van a proveer mucha información sobre distintas opciones y su construcción. Para probar, hice uno con una lata de pintura vacía de 20 lts y quedé tan sorprendido que modifiqué mi aspiradora como verás en las fotos que te adjunto. El resultado fué aún más espectacular. Una de las grandes ventajas es que pasa tan poca mugre al tanque normal de la aspiradora que el filtro dura muchísimo más, no se tapa y por consiguiente no se pierde poder de aspiración.
Es sencillamente fantástico.

Te cuento:

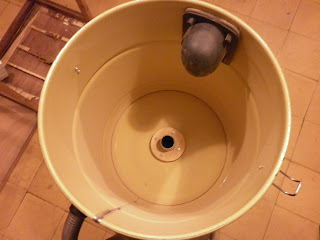

La foto muestra el tanque de la aspiradora vacío y limpio.

Este es el montón de aserrín, etc. que voy a aspirar.


Aca ilustra el motor de la aspiradora con el filtro de papel original montado y una cubierta que compré para sustituir una bolsa de papel que evita que lo grueso tupa el filtro anticipadamente. Esta cubierta es de una esponja lavable. Me la recomendaron en la casa que fabrica los filtros de repuesto. Por supuesto, es mucho más práctica que la cubierta de bolsa de papel.

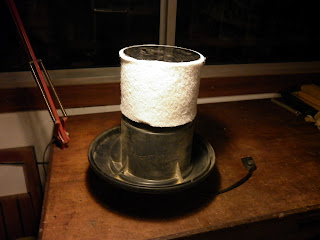

La cubierta colocada sobre el filtro

La aspiradora con el separador Thien interpuesto sobre el tanque de depósito, Este es una tarrina de cartón fibra fuerte que compré usada. La lata de pintura era tan fina y débil que se "chupó" hacia adentro!

Este es el aspecto del motor y filtro luego de aspirar el montón de aserrín.

Esta es una vista del tanque LUEGO de aspirar el aserrín

es lo que el separador dejó pasar. Usé un cepillo de cerda para juntar el montoncito para que se aprecie lo poco que es.

Finalmente, la aca se muestra el aserrín que quedó en el depósito.



Huelgan comentarios. Ningún separador/ciclón tiene un 100% de eficiencia pero éste anda cerca.
Espero que la información te sirva y que llegue a tiempo! El mío aún no está terminado, el conjunto irá sobre un carrito para llevarlo de máquina en máquina. Cuando lo esté te mando fotos. Si necesitás alguna foto más o detalles de la construcción, no tenés más que pedirmelos.

un PDF con los datos de diseño se puede descargar de aca


Suerte y un gran abrazo
Héctor

Aspiración para el taller

Estoy en el camino de mejorar la aspiración del taller. Salir definitivamente de la aspiradora hogareña y evitar que el aserrín vuele por toda la casa.

Debido a que hay presupuesto restringido y como siempre lo divertido es hacerlo, no comprarlo, lo primero era conseguir un aspirador "económico" en mercadolibre había una máquina de leche en polvo usada en venta:

El aspirador que estaba arriba parecía interesante y el vendedor aceptó venderme solo eso. con motor y funcionando. Ahí comentó la tarea de pintura y restauración:

Luego le agregué una manguera retractil y una bolsa para aserrín de 5 micrones compradas en rockler, con una base con ruedas armada de apuro con algunos sobrantes quedó algo que se podía probar:

El resultado es muy bueno, aspira MUCHO mejor que la maquina hogareña... agregué algunos accesorios que ayudaron para la conección con las máquinas, y las abrazaderas especiales que vende rockler también soy muy cómodas...

Ahora estamos listos para volver al taller sin llenar todo de polvo... el próximo paso en aspiración son algunos otros accesorios y el ciclón... veremos cuando tenemos novedades!

Atragantado de herramientas y accesorios

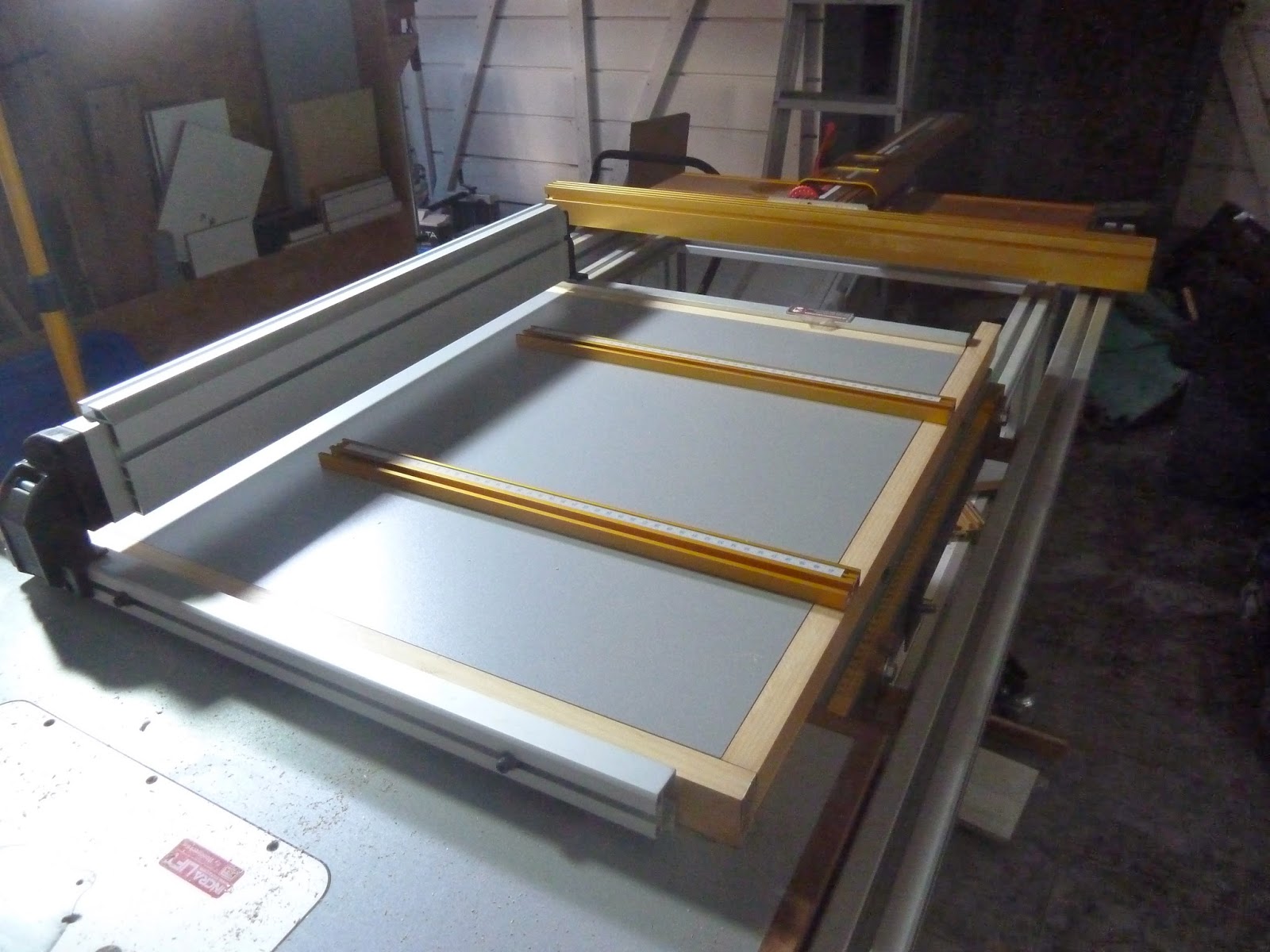

Finalmente llegaron las cosas de rockler, y justo coincidio con un envío de incra... asi que fueron 6 cajas que llegaron a la oficina... acortunadamente hay una oficina chica libre que pude usar para ordenar las cosas. Fue un pedido comunitario de 7 carpinteros (rockler) 4 cajas, mas 2 de incra. Hubo de todo, jigs de kreg, serruchos japoneses, sierras freud, reloj para el taller, muchos accesorios, un kit para limpiar hojas de sierra, unas prensas de madera que nos sorprendieron por lo lindas que estaban (me pido alguna en la proxima :D) otras cosas no parecieron tan buenas (algunas copias de cosas inglesas, pero bueno son bastante mas economicas que las originales...). lementablemente faltaron 2 cosas (unas bisagras) que ya me confirmaron están enviando junto con la próxima orden. Estoy pidiendo nuevamente la semana que viene calculo. Saludos!

Ciclon metrico para mejorar aspiración

Mañana lluviosa, me desperté temprano y no pudiendo hacer ruido en el taller me puse con el sketchup.

Les paso un ciclon basado en las medidas de Bill Pentz.

La hoja de datos la pueden descargar de aca

EL plano en sketchup aca

EL ciclon esta calculado para un motor chico (aspiradora hogareña por ejemplo) y un ducto de 100mm (4") de diámetro.

Para los que no saben de que hablo les dejo un video... esto se pone ANTES de la aspiradora y hace que el aserrín no llegue a la misma (bah que llegue muy poco) haciendo que no se tape, que la tengamos que limpiar mucho menos y sobre todo merjora mucho la performance del sistema de aspiración:

Retauración de taladro de banco "PERCHERON"

No tenía taladro de banco, y bueno me encontré esto en MercadoLibre, la verdad que no lo pagué barato, y por el precio podría haber conseguido algo mejor, pero siempre aparece uno mejor cuando ya compraste el tuyo. Quería un taladro de los antiguos, pesado. Lo traje a casa y para bajarlo de la camioneta lo tuve que desarmar, ya que solo no lo puedo mover... Viendo que tenía un poco de juego comencé con la restauración y el "ya que estamos" me llevó para cualquier lado.

Luego de intentar lijarlo, limpiarle la grasa que tenía y sacarle el óxido durante algunas horas... me decidí a arenarlo... la verdad que fue algo fantástico.

Así volvieron las piezas:

Se cambiaron los rulemanes (el cabezal quedo perfecto CERO juego)

Algunas piezas se enmasillaron antes de pintar (foto antes de lijar claro...):

Comenzamos con la pintura, usé pintura con efecto martillado en aerosol:

Algunas fotos a medio armar...

Por ultimo reemplacé la correa por una Fenner Power Twist, me sorprendió gratamente encontrarlas en argentina, estas correas se compran por metro y las armas a la medida que queres :D, aparte de ese detalle, no vibran, duran mucho mas (y son muy caras claro...)

El chiche nuevo:

Aún faltan varios detalles, como el interruptor para el motor, conseguir las "bolas" de baquelita que le faltan a una manija, una mesa nueva con "fence" y canales para posicionar las piezas a perforar, etc... ire posteando a medida que avance...


(PD: me parece que si hago la cuenta me salio mas que comprarlo nuevo... pero eso no hubiera sido tan divertido!!!)

Bisagras en Madera!

Hice la primera experiencia en bisagras para una caja que estoy armando, la verdad es que quedan MUY BIEN, lamentablemente perdi (no entiendo como) las fotos de las bisagras terminadas, aun tengo que hacer algunos arreglos a la caja así que las voy a postear junto con el proceso de la caja cuando esté terminada, pero les paso el tema de las bisagras qeu fue muy interesante...

los pasos del manual son:

Any Size Hinge in 8 Simple Steps:

Step 1: Prepare wood blanks.

Step 2: Bullnose first round.

Step 3: How to prep stock.

Step 4: Increase hinge leaf length.

Step 5: Cut hinge knuckles.

Step 6: Drill hinge knuckles.

Step 7: Crosscut ends from blanks.

Step 8: Rip hinge to desired width.

Les paso ahora mis fotos del proceso, las bisagras fueron hechas en cancharana:

IMPORTANTE, esta pieza ESTA MAL, las bisagras deben ir en la dirección de la veta, osea que en esta, el fresado bería haber estado en las otras 2 caras, sino quedan MUY débiles y se parten (obviamente no tuve cuidado a esto que decían las instrucciones y tuve que rehacerlas)

 Una vez terminado el proceso de fresado, se colocan en el "hinge crafter" y se realizan los agujeros con la mecha provista. La verdad que es muy facil. (siguiendo con atencion las instrucciones claro)
